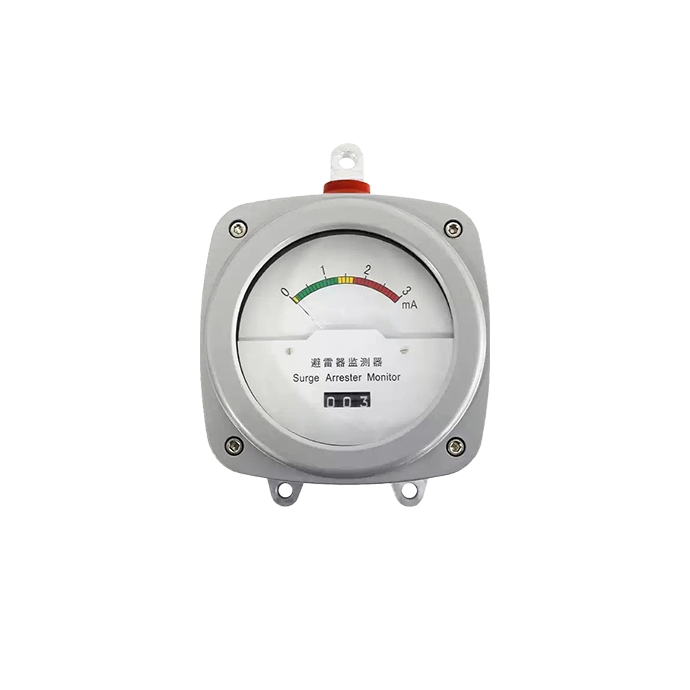

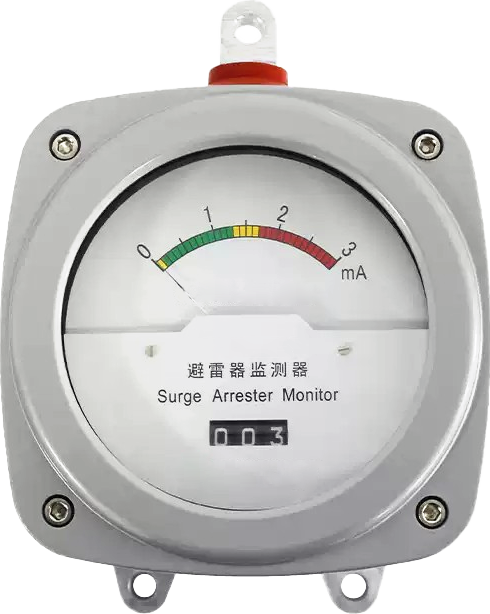

GIS内置避雷器泄漏电流数字化远传表计是一款专为电力行业设计的先进监测设备。具备数据精准感知、传输安全高效、运行稳定可靠、检修维护方便的产品特点。GIS内置避雷器泄漏电流数字化远传表计能实时监测全电流和放电次数，具备指针表显示、电磁计数器、数据远传、报警和数据存储功能。该产品的安装方式与传统机电式泄漏电流监测装置相同，安装方便，免维护。
技术特点
√ 自动监测功能：可周期性自动监测避雷器全电流、动作次数及动作时间；
√ 通讯功能：具备数据远程上传功能，满足标准MODBUS RTU通讯；
√ 采用高可靠性低功耗处理器，运行稳定，保证电池有效续航；
√ 本地显示功能：避雷器动作计数采用3位电磁计数器显示。全电流采用刻度表显示。
产品参数
避雷器数字化远传表工作技术指标
|
工作电源 |
DC24V |
|
工作温度 |
-40～70℃ |
|
工作湿度 |
5%～95%RH |
|
大气压力 |
80kPa～110kPa |
|
大电流冲击耐受试验 |
100kA |
|
方波冲击电流耐受试验 |
1000A～2500A |
|
全电流测量范围 |
100uA～10mA |
|
全电流测量重复性 |
RSD＜0.5% |
|
避雷器动作次数 |
0～999 |
|
刻度表全电流显示 |
正常区（绿色）、注意区（黄色）及报警区（红色) |
|
通讯接口 |
RS485 |
|
通讯参数 |
9600/1/8/1(默认) |
|
通讯协议 |
MODBUS RTU协议 |
|
防护等级 |
IP66 |
|
安装方式 |
螺栓固定 |
|
重量 |
3.6kg |
电磁兼容性能
|
检测标准 |
等级 |
判断标准 |
|
GB/T 17626.2 静电放电（ESD） |
4 级 |
A/B |
|
GB/T 17626.3 射频电磁场辐射 |
3级 |
A |
|
GB/T 17626.8 工频磁场 |
5 级 |
A |
|
GB/T 17626.9 脉冲磁场 |
5 级 |
A |
|
GB/T 17626.10 阻尼振荡磁场 |
5 级 |
A |
|
GB/T 17626.11 电压暂降 |
3类 |
A/B |
|
GB/T 17626.4 电快速瞬变脉冲群 |
4 级 |
A/B |
|
GB/T 17626.5 浪涌（冲击） |
4 级 |
A/B |
|
GB/T 17626.6 射频场感应的传导骚扰 |
3 级 |
A |
外形尺寸
尺寸大小：260*170.2*133mm
