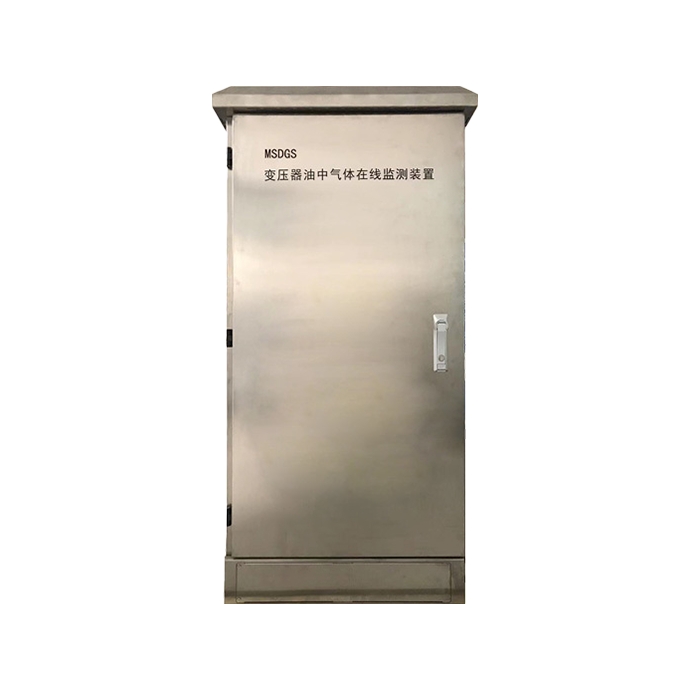

变压器油中溶解气体在线监测装置是变压器油色谱在线监测系统的关键组成部分，用于实时监测油浸式电力设备绝缘油中所含微量故障气体情况。通过对变压器油样进行气相色谱精细分析，能够有效捕捉变压器设备潜在性故障信息，为确保变压器可靠运行提供重要依据。
该装置主要测量氢气（H₂）、一氧化碳（CO）、二氧化碳（CO₂）、甲烷（CH₄）、乙烷（C₂H₆）、乙烯（C₂H₄）、乙炔（C₂H₂）等七种特征气体，还可根据客户需求增加微水监测。
技术特点
√ 测量准确：采用先进的气相色谱分析技术和高精度传感器，对各气体成分的测量误差严格控制在规定范围内，如氢气在不同浓度区间测量误差符合相应标准，确保监测数据精准可靠；
√ 分析快速：具备快速采样分析能力，最长能在2小时以内完成一个完整的采样分析，可及时获取变压器油中气体信息，快速发现潜在故障；
√ 实时监控：实现对变压器油中溶解气体的实时监测，持续跟踪气体浓度变化趋势，配合多种通信方式和协议，将数据及时上传至后台监控系统，便于运维人员随时掌握设备运行状态；
√ 脱气方式高效：采用动态顶空脱气方式，有效提高脱气效率和准确性，保证进入分析环节的气体能真实反映油中溶解气体情况；
√ 安装便捷：可在变压器运行状态下直接安装，无需停电，油路连接简单，仅涉及进油管道和出油管道，通过法兰与变压器预留孔相连，降低安装难度和对设备√ 通信多样：支持RS485、RJ45、无线等多种通信方式，方便与不同的监控系统集成，实现数据共享和远程监控。
产品参数
|
供电电源 |
AC220V |
|
工作温度 |
-40～65℃ |
|
工作湿度 |
5%～95%RH，无凝露 |
|
通信方式 |
RS485，RJ45，无线（NB_IOT、LARA470/2.4G、4G/5G），通信方式灵活多样 |
|
通信协议 |
MODBUS、MODBUS TCP、IEC103、IEC104、物联网 MQTT，兼容性强 |
|
防护等级 |
IP55，具有良好的防尘、防水性能 |
|
安装方式 |
机架式 |

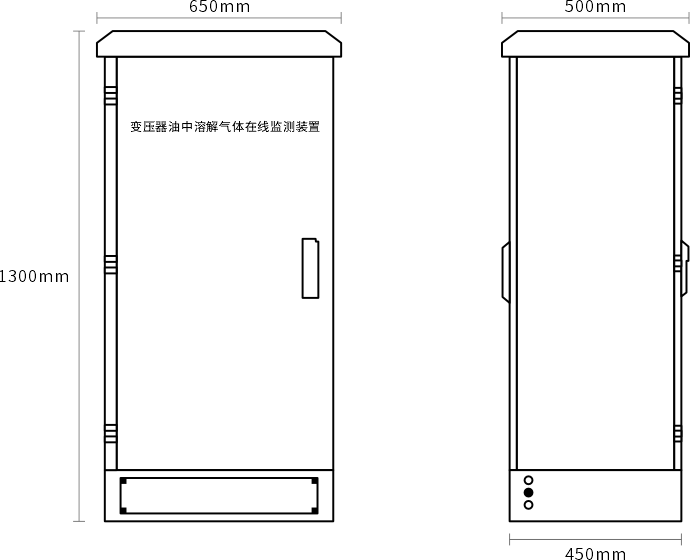

外形尺寸
尺寸大小：650*500*1300mm
