客户介绍

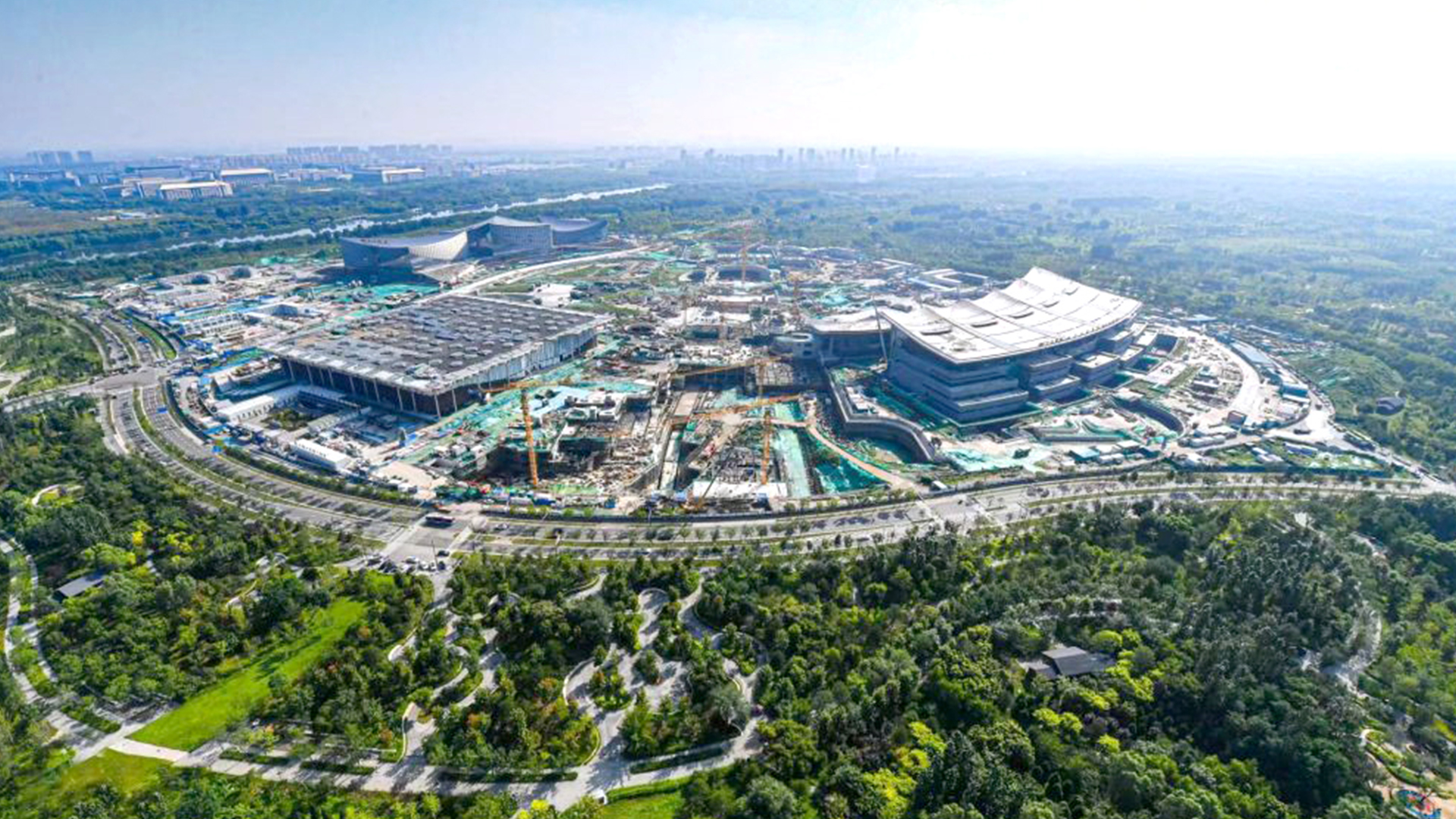

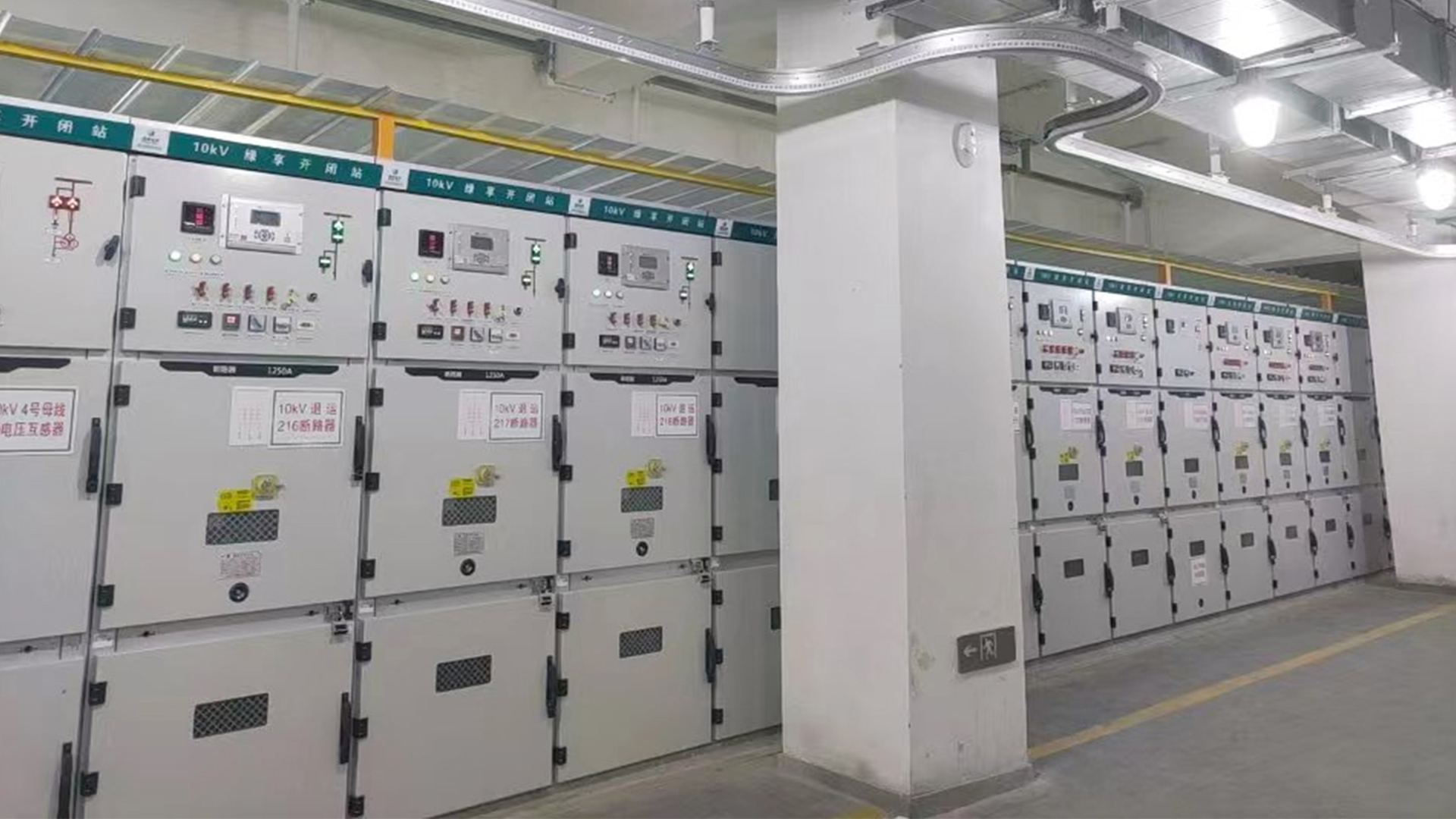

配电室服务于北京通州三大建筑，分别是指北京大运河博物馆、北京城市图书馆和北京艺术中心，它们位于通州区城市绿心森林公园内，是北京城市副中心的文化地标。北京通州作为城市副中心，正加速推进智能电网建设，以支撑区域高质量发展。该配电室为通州地区关键电力节点开闭站智能化升级工程，旨在提升配电网可靠性、自动化水平和运维效率，满足城市高可靠性供电需求，助力智慧城市建设。

客户需求

温湿度监测：实现对配电室内的温湿度变化情况进行监测，要求温度误差不能超过0.5°C，湿度误差不能超过5%RH；在电缆沟内进行实时漏水监测，对入侵情况进行报警，及时提醒工作人员。

环境联动：当温湿度超限时，即自动调节精密空调运行模式；SF6泄漏时启动排风系统。

消防联动：烟雾报警触发气体灭火前，自动切断非消防电源，解锁逃生通道门禁。数据进行可视化处理，支持本地显示屏和监控平台查看实时数据，支持1年以上数据回溯，用于故障分析。

解决方案

●高精度温湿度监测

   采用±0.3°C精度数字式温度传感器，覆盖配电室关键区域。

   湿度监测选用±3%RH精度的电容式湿度传感器，确保误差优于5%RH。

   部署：每台开关柜内、电缆沟入口、空调出风口均布点，每100㎡不少于4个监测点。

   电缆沟漏水监测：线式漏液传感器，沿电缆沟底部敷设氟聚合物涂层感应线（如TTK LeakLine），定位精度达±1米，实时检测渗漏。

   报警阈值：湿度持续＞85%RH或检测到水迹时触发声光报警，并推送至运维平台。

●入侵监测

   双鉴探测器：配电室入口、通风口部署红外+微波双鉴探测器。

●智能联动控制

   温湿度超限：温度＞40°C或湿度＞70%RH时，自动启动精密空调除湿/制冷模式（通过Modbus RTU协议控制空调）。持续超限10分钟未缓解，通知运维人员现场核查。

   SF6泄漏：安装电化学式SF6传感器（精度±5ppm），浓度＞1000ppm时启动强排风系统。

   烟雾报警：收到消防主机的干接点信号后，通过智能断路器自动切断非消防电源。电磁门禁立即断电释放，电子逃生指示牌切换至闪烁模式。

   气体灭火：触发前关闭新风系统，灭火后自动启动排烟。

●数据管理与可视化

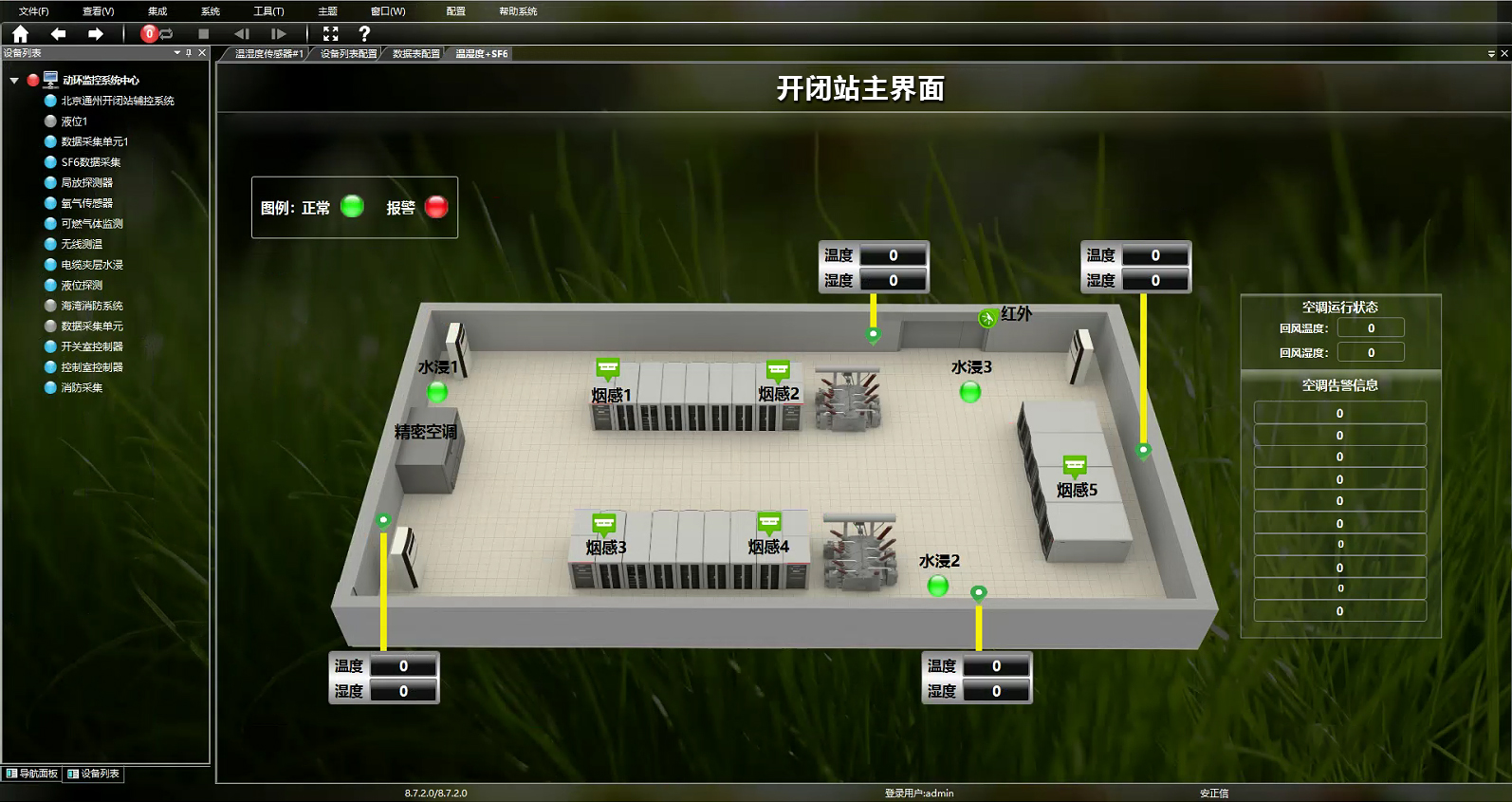

   配电室门口安装10英寸工业触控屏，实时展示温湿度、漏水、设备状态等数据，支持触控查询历史曲线。

   架构：采用边缘计算网关实现数据本地预处理，通过OPC UA协议上传至智慧能源云平台。

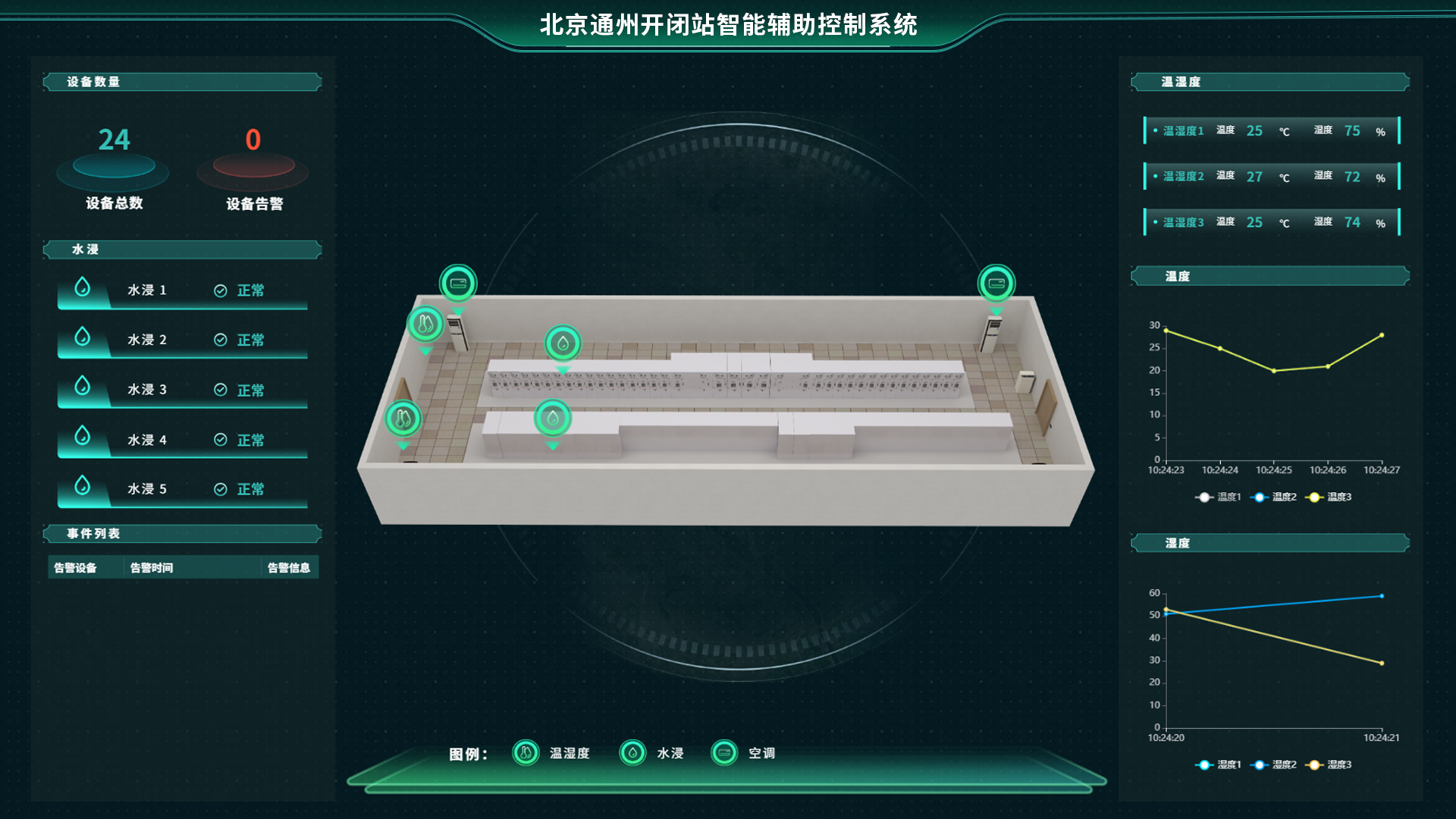

   功能：动态3D建模展示配电室全景，异常参数标红闪烁。支持自定义报表（按日/周/月导出温湿度趋势、报警统计）。数据存储周期≥2年（时序数据库InfluxDB压缩存储）。

   故障回溯：记录所有事件（如空调启停、门禁动作）的毫秒级时间戳，关联分析功能可追溯故障前72小时的环境数据。

落地成果

动环系统：采集站内温湿度、无线测温、局放等实时数据，展示设备区电缆沟或电缆层水浸传感器的位置分布，监控所有水浸的告警、故障等信息并通过智能辅控平台实时上传至上级平台。

安防系统：对开闭所出入门内安装双鉴探测器和红外对射，实现人员进出报警功能并实时采集上传至上级平台的同时并在本地保存记录。

消防监视：展示站内烟感、声光手报等消防设备接入数量及故障点，实时监控电缆高温报警、烟感报警、故障等信息。
